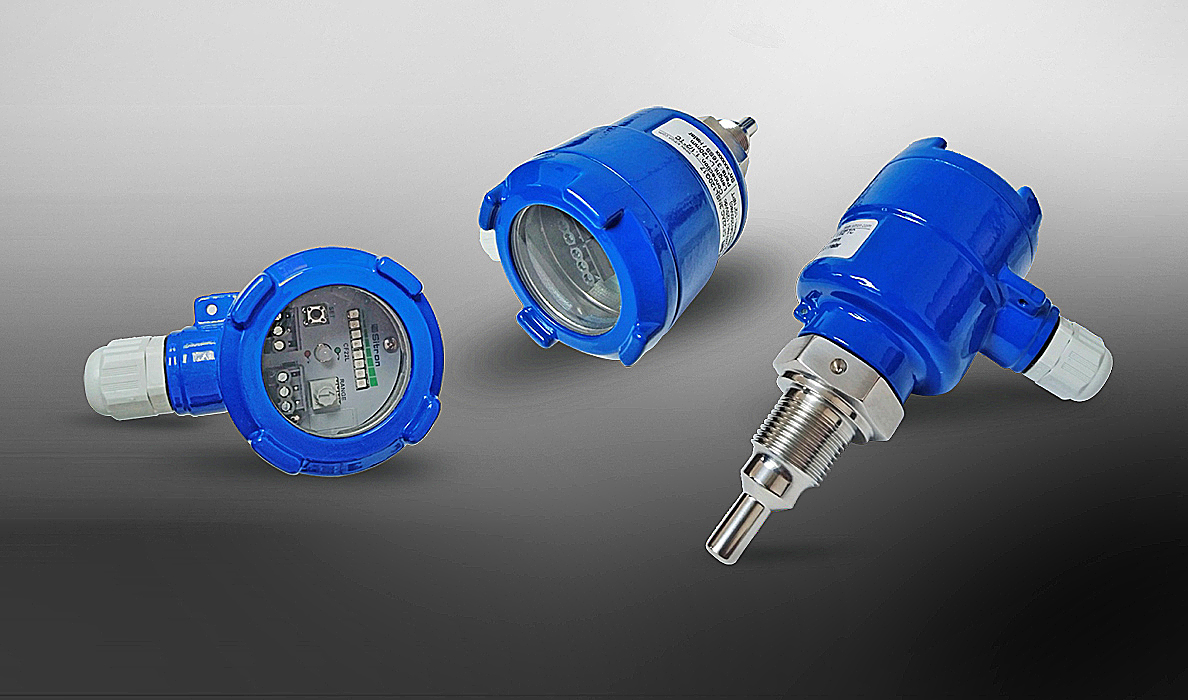

Flow: Thermal Dispersion Flow Transmitter, mod. CF520
O transmissor de fluxo CF520 é ideal para monitorar o fluxo de líquidos. Fornece um sinal analógico de 4…20mA e uma saída a relé (SPDT). Esta tecnologia geralmente é ideal quando o usuário neces – sita da taxa de fluxo aproximada, mas não deseja investir na tecnolo – gia mais cara dos medidores de vazão.
Todos os modelos oferecem ao usuário a capacidade de ajustar facil – mente o “Zero” e “Span” do range de fluxo para que o sinal analógico de 4~20mA corresponda às necessidades do processo. A saída SPDT e comparada ao valor de ajuste (set-point) selecionado pelo usuário, sinalizando e indicando quando este valor for alcançado.
Um Bargraph de 8 Led’s fornece ao usuário uma indicação visual de fluxo bem como o estado do Set-point e um LED central bi-cromático que indica quando o Set-point foi atingido.
- Produtos Químico, Tratamento de Água
- Produtos Alimentares e Bebidas
- Saneamento Básico e Sistema de Combate de Incêndio
- Indústria Farmacêutica
- Ideal para diversos ambientes Industriais e aplicações sanitárias.
- Robusta sem partes móveis e fácil manutenção. – Corpo em aço inox 316
- Excelente sensibilidade em baixo fluxo. Classe de Proteção IP66 (IEC 60529).
- Range de Set-Point.
– Na faixa de 3cm/s a 1m/s (Líquidos) - Saída de Sinal.
– Relé SPDT
– 4~20mA (+/- 10%) para diagnósticos e indicação de fluxo - Diversos tipos de conexões ao processo. – Rosca, Flange e Sanitária
Aplicação: Monitorar e detectar Fluxo de liquidos Alimentação: DC: 24Vcc (± 10%)
Consumo: <1 00mA
Saída:Relé (1 SPDT) 5A – 250Vac / 4~20mA (3 fios)
Regulagem (set point): Líquidos: 3cm/s a 1m/s
Precisão: erro ± 10%
Tempo de resposta: 1 a 10s
Gradiente de temperatura:15°C/min
Indicação visual: Bargraph 8 led ́s
Cabeçote: Aluminio com Pintura
Conexão elétrica: Prensa-cabo de 1⁄2” NPT
Conexão ao processo: BSP , NPT, Flange ou Sanitária
Material do corpo: Aço Inox 316
Temperatura Ambiente: -10 a 70°C
Temperatura de trabalho: -10 a + 80°C (c/ prolongador p/ 120°C) Pressão máxima:100 Bar
Classe de proteção: IP66
- ATEX
- CE
- EAC/TR CU
- IECEx
- Inmetro
- SIL 2 (Surface Mount Electronics)
- SIL 2 (Through-Hole Electronics)
- SIL (TUV)
